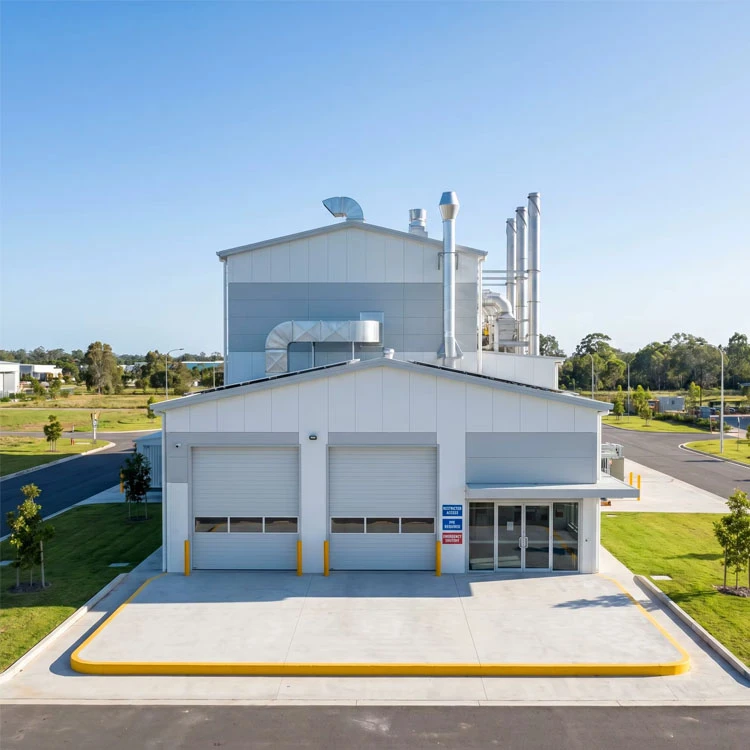

Химический завод стальных конструкций
Компания Shenyang Zishenlong Light Steel Color Plate Co., Ltd. является одним из самых надежных производителей и поставщиков химического завода по производству стальных конструкций в Китае, а также поддерживает индивидуальное обслуживание. Добро пожаловать на покупку химического завода по производству стальных конструкций, одобренного CE и ISO, по низкой цене на нашем заводе.
Химическая совместимость перед выбором стали
Мы не начинаем с дизайна рамы. Начинаем с химической инвентаризации: какие кислоты, какие растворители, какие концентрации, какие температуры. Ответы определяют систему покрытия, архитектуру вентиляции, а также то, является ли вторичная защитная оболочка структурной или отдельной.
- Решено на этапе проектирования:
- Спецификация покрытия соответствует химическому воздействию: ISO 12944 C5-I (промышленная химическая атмосфера) или C5-M (морская химическая среда), с ТСП не менее 280 мкм на первичной стали.
- Детали соединения основания: химически-стойкая затирка под каждой опорной плитой колонны, эпоксидное уплотнение в месте соединения стали с полом - отсутствие открытой стали в пределах 150 мм от уровня чистого пола
- Расчетная нагрузка на конструкцию крыши включает в себя скрубберы, вытяжные вентиляторы и опоры воздуховодов. - Это точечные, а не равномерные нагрузки, поэтому мы размещаем их на модели конструкции в фактических положениях монтажа.
- Коньковая вентиляция и настенные жалюзи, размер которых соответствует скорости воздухообмена, указанной вашим инженером-технологом.
- Стальная опора для труб и кабельного лотка интегрирована во вторичную раму - без сверления после установки- через элементы с покрытием
6 контрольно-пропускных пунктов, химическая степень
| Контрольно-пропускной пункт | Что мы проверяем | Почему это важно |
|---|---|---|
| Сырье | Сертификат завода на номер плавки; предел текучести больше или равен 355 МПа; химический состав проверен - без замены-режущей стали | Автоматно-стали для резки имеют более высокое содержание серы. В химической атмосфере сталь с-богатым содержанием серы быстрее корродирует на границе зерен. |
| Целостность сварного шва | Ультразвуковая обработка всех сварных швов с полным-проваром; визуал на скруглениях; профиль поверхности проверяется перед нанесением покрытия | Профиль поверхности толщиной менее 40 мкм - не обеспечивает адгезии покрытия. Профиль толщиной более 70 мкм - перекрывает выступы и отверстия в листьях |
| Размерный | Прямолинейность колонны Меньше или равна L/1000; развал балки ±3 мм; выравнивание группы болтов проверено на шаблоне | На химическом заводе несовпадение отверстий для болтов означает модификацию на месте. Модификация на месте означает прорезание заводского покрытия - именно там, где вам не нужна голая сталь. |
| Подготовка поверхности | SA 2,5 взрыв до профиля 40–70 мкм; испытание на загрязнение хлоридами абразивной среды перед использованием | Остатки хлоридов на подвергнутой пескоструйной очистке стали начинаются под-пленочной коррозией еще до отверждения покрытия. Вы не увидите его два года |
| Нанесение покрытия | Эпоксидная грунтовка с-богатым цинком → толсто-промежуточное эпоксидное покрытие → химически-стойкое полиуретановое верхнее покрытие; проверено ДПФ каждого слоя; поперечная-проверка на адгезию | Трех-система C5 наносится в контролируемых заводских условиях, а не в палатке на вашем объекте, где влажность и пыль являются неконтролируемыми переменными. |
| Пробная сборка | Одна поперечная рама собрана и измерена; все соединения проверены; Покрытие проверено на предмет повреждений при транспортировке после разборки | Подкраска-на месте никогда не будет так хороша, как оригинальное заводское покрытие. Чем меньше вам нужно подправить, тем дольше прослужит рама. |
Создан для того, что содержит
- Структурные - стандартные параметры химического завода:
- Свободный пролет: от 18 до 28 м на ячейку, внутренние колонны не нарушают компоновку процесса.
- Высота карниза: от 8 до 14 м, в зависимости от высоты судна плюс свободное пространство над головой для лифтов для технического обслуживания.
- Грузоподъемность крана: до 15 тонн для перемещения реактора и резервуаров во время монтажа и капитального ремонта.
- Мезонинные уровни: интегрированы в основной каркас платформ доступа оператора, диспетчерских и станций отбора проб.
- Защита от коррозии - ISO 12944 C5 в качестве базового уровня:
| Контакт | Система покрытия | ДПФ | Ожидаемый срок службы до первого обслуживания |
|---|---|---|---|
| C3 (город/легкая промышленность) | 2-слой эпоксидно-полиуретана | Больше или равно 200 мкм | 5–7 лет |
| C4 (тяжелая промышленность) | 2-эпоксидный слой-полиуретановый, толстослойный | Больше или равно 250 мкм | 7–10 лет |
| C5-I (химическая атмосфера) | 3-слой: эпоксидная смола с цинком + толстослойная эпоксидная смола + химически стойкий полиуретан. | Больше или равно 280 мкм | 10–15 лет |
| C5-M (морская химия) | 3 слоя усиленной цинковой грунтовки | Больше или равно 320 мкм | 10–15 лет |
Мы указываем C5-I по умолчанию для любых зданий, в которых используются кислоты, растворители или коррозионные промежуточные продукты. C3 предлагается только для непроизводственных зданий, таких как склады, на том же объекте.
- Вентиляция и локализация:
- Площадь коньковой вентиляции рассчитана на основе технологической скорости вентиляции - мы не догадываемся
- Конструкция крыши предварительно-спроектирована так, чтобы выдерживать динамические нагрузки скруббера и вытяжного вентилятора.
- Уплотнение от пола-до-колонны на всех основных колоннах в технологических отсеках
- Внешняя обвязка-в точках, предварительно-установленных на линиях колонн вторичной защитной оболочки резервуарного парка
Химические заводы, три площадки
- Химический завод по очистке воды - Абу-Даби, ОАЭ
- 4, 500 м², один пролет, пролет 26 м, кран грузоподъемностью 12 тонн
- Покрытие C5-M: прибрежная влажность плюс воздействие продуктов на основе хлора
- Расчетная температура окружающей среды 48 градусов; тепловые компенсационные швы интегрированы в планировку прогонов крыши и стен
- Крепление внешней обваловки-в 14 позициях колонн для резервуарного парка
- 50-дневной монтаж в летних условиях
- Почему это важно: участок находится в 3 км от Персидского залива. Сочетание солевого тумана и атмосферы хлора означало, что стандартное покрытие C4 потребовало бы обслуживания в течение трех лет.
- Завод по производству агрохимических препаратов - Биньзыонг, Вьетнам
- 3, 200 м², два пролета по 22 м, кран г/п 8 т.
- Покрытие C5-I в отсеках для рецептур; C4 на складе сырья
- Крыша рассчитана на муссонные дожди: пропускная способность дренажа 150 мм/час, размер водосточной системы превышает минимальный норматив на 30 %.
- Мезонинная диспетчерская, встроенная в каркас на уровне карниза
- 47-день эрекции
- Почему это важно: во время сезона дождей в предыдущем здании клиента произошла протечка крыши, что привело к загрязнению партий продукции. Система водосточных желобов увеличенного размера и непрерывная коньковая крышка без соединений внахлест устранили этот вид неисправности.
Что вы получаете при передаче
- Исполняемые-конструктивные и архитектурные чертежи с обозначениями систем покрытия
- Полный пакет сертификатов на материал - по одному на номер плавки, включая химический состав
- Журнал нанесения покрытия: дата, условия окружающей среды, толщина влажной пленки, толщина сухой пленки на слой, результаты испытаний на адгезию - для каждой зоны конструкции.
- WPS и PQR для всех процедур сварки
- График болтов по зонам со значениями крутящего момента
- Декларация соответствия ISO 9001 + CE
- Дополнительно: отчет об исследовании толщины сухой пленки покрытия, подготовленный независимым-сторонним инспектором.
Журнал покрытия – это документ, который запросят ваш страховщик и экологический аудитор. Мы не рассматриваем это как необязательные документы.
Часто задаваемые вопросы
- Вопрос: С какими химическими веществами может работать ваше покрытие?
Трехслойная система C5-I-работает с большинством промышленных химических сред: органическими кислотами (уксусной, муравьиной), минеральными кислотами низкой концентрации (серной, парами соляной кислоты), растворителями (толуол, ксилол, МЭК) и щелочными растворами. Если вы имеете дело с концентрированными окислительными кислотами (азотной, хромовой) или плавиковой кислотой, нам необходимо обсудить специальные системы покрытий - и, честно говоря, для этих применений могут потребоваться вторичные элементы из нержавеющей стали. Отправьте нам свой химический инвентарь, и мы прямо скажем вам, что работает, а что нет.
- Вопрос: Как предотвратить коррозию отверстий под болты и соединений?
Отверстия для болтов сверлятся перед нанесением покрытия, поэтому внутренняя часть отверстия покрывается покрытием. Болтовые соединения покрываются мокрым-сборочным покрытием: на прилегающие поверхности наносится покрытие, болты затягиваются, а после сборки на головки болтов и поверхности гаек наносится полосовое покрытие. Это не так идеально, как сплошное заводское покрытие, но это лучший вариант согласно ISO 12944-5 для сред C5.
- Вопрос: Можете ли вы интегрировать опоры нашего технологического оборудования в каркас здания?
Да, - нам нужны данные о компоновке вашего оборудования и нагрузке на этапе проектирования. Опорные балки резервуаров, платформы мешалок и кронштейны трубных эстакад спроектированы как часть вторичной рамы и изготовлены одной партией. Это позволяет избежать распространенной проблемы, связанной с приваркой опор технологического подрядчика к вашей строительной стали с покрытием и разрушением защиты от коррозии.
- Вопрос: Каковы сроки строительства химического завода?
50–65 дней от депозита до отгрузки. Процесс нанесения покрытия занимает около недели по сравнению со стандартным промышленным зданием - каждому из трех слоев требуется время отверждения при контролируемой температуре и влажности. Ты не можешь торопить это. Покрытие, отвержденное принудительным-слишком быстро, быстро-потрескается и рано выйдет из строя.
- Вопрос: Как ваше здание помогает с получением экологических разрешений?
Пакет структурной документации поддерживает вашу заявку на получение разрешения тремя способами: (1) спецификация покрытия доказывает, что само здание совместимо с химикатами, с которыми вы работаете; (2) связь вторичной локализации-на чертежах показывает, как здание интегрируется с вашей системой контроля разливов; (3) документация по архитектуре вентиляции показывает, что здание обеспечивает требуемую скорость воздухообмена. Мы не ваш консультант по вопросам окружающей среды, но мы даем им то, что им нужно подписать.
